类型：替换式系列
Type: Interchangeble live center
负荷：重
Duty: Heavy
适 用：CNC车床、高速车床及其他机床。
Application CNC lathe and high speed lathe or other lathe.
用 途：适用长度400mm以内，一般强力车削加工。
Working Usage Applicable for the length less than 400mm ordinary strong turning process.

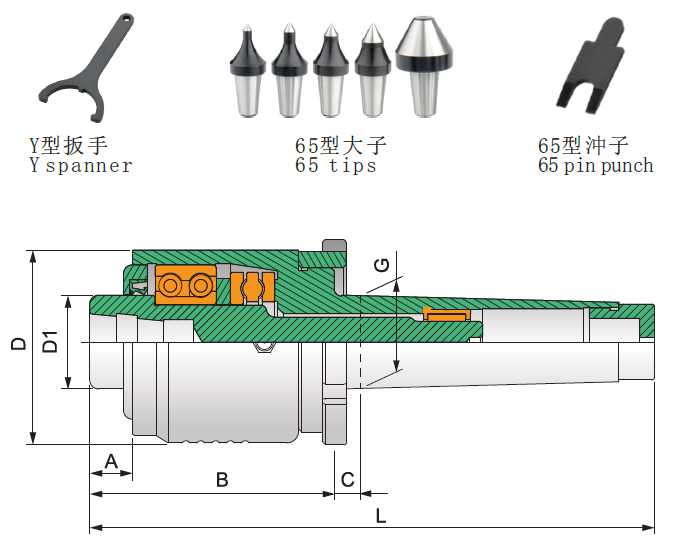

结 构：採用双列滚珠精密轴承、止推轴承、滚针轴承特殊设计製成。
Structure Combination of double row ball precise bearing and thrust bearing and needle bearing.
选 配：SC-65-H-4A/5A, Y型扳手, 65型大子, 65型沖子
Accessories: For SC-61-H-4A/5A, Y spanner and 65 type Tips and 65 type punch
精准度：0.005以内
TIR Less than 0.005mm

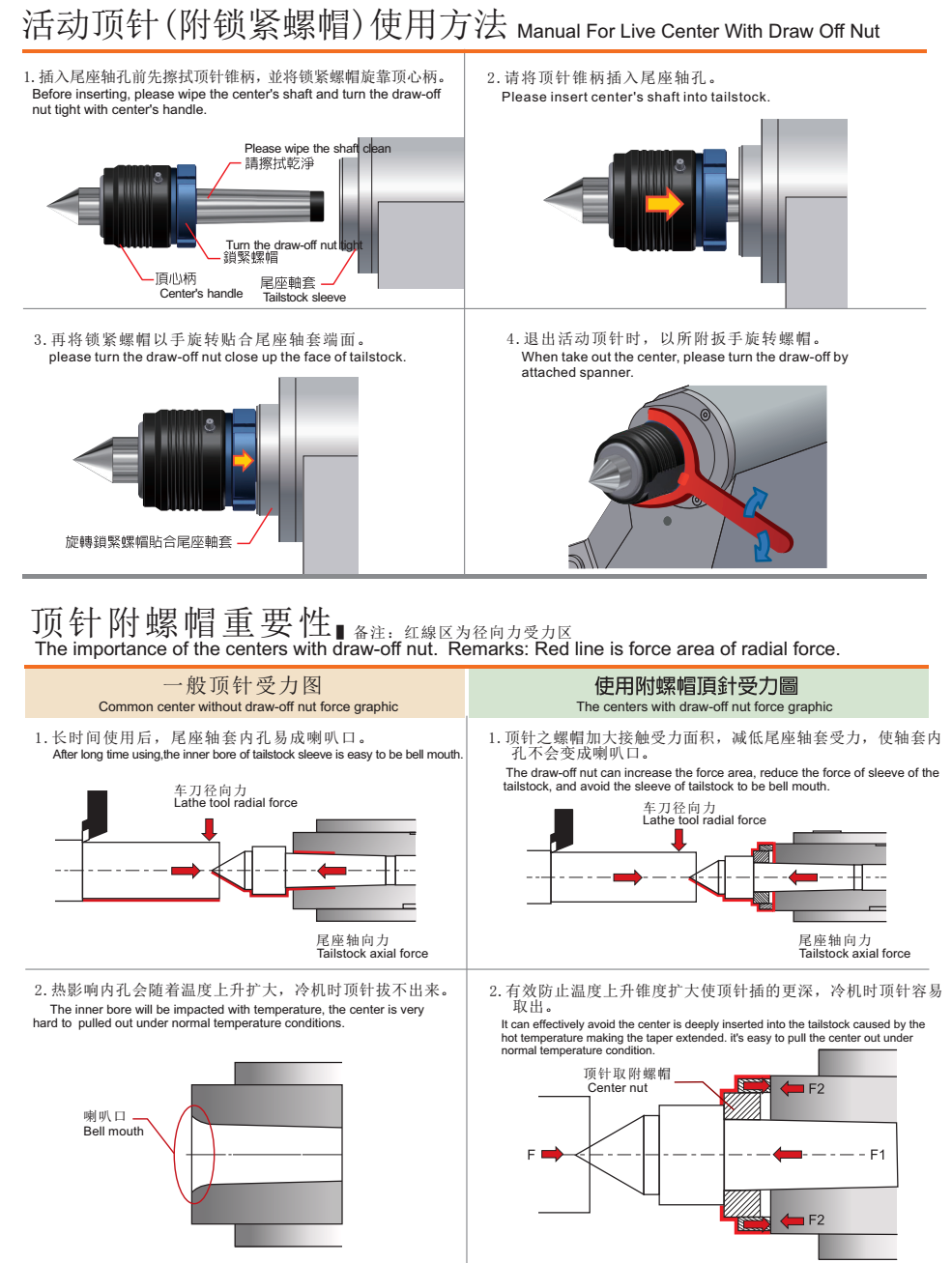

检测顶尖的尖部跳动精度时，必须在顶尖顶紧工件的状态下进行打表。
Inspecting the run out accuracy of the center tip must be under the status of holding the workbar tightly.
另有同规格轻负荷（S型，无螺帽），可改善细长工件易变形问题
There is S model of light duty type, same spec, which can improve the issue of deformation of processing slender workpiece
规格 / Specification 单位/ UNIT：mm
|
型式/外表尺寸 Model/Spec |
A | B | C | D | D1 | G | L |
轴承最高转数 Max.RPM |
轴承径向力 （载重） Max. radial load |
轴承轴向力 （推力） Max. axial thrust force |
|---|---|---|---|---|---|---|---|---|---|---|
| SC-65-H-4A | 14 | 82 | 9 | 62 | 31.2 | 31.267（MT4) | 190 | 4,000rpm | 1,430kg | 2,700kg |
| SC-65-H-5A | 14 | 82 | 9 | 62 | 31.2 | 44.399（MT5) | 217 | 4,000rpm | 1,430kg | 2,700kg |
