品牌/Brand：NTH
搭配美规5C/16C筒夹工作
5C筒夹最大径26mmPull back design. High accuracy.
| 型号/Model | CPB-5CA5 | CPB-5CA6 | CPB-16CA5 | CPB-16CA6 |
|---|---|---|---|---|
| 主轴鼻端 Spindle nose | A2-5 | A2-6 | A2-5 | A2-6 |
| A | 137（5.39〞） | 166（6.54〞） | 137（5.39〞） | 166（6.54〞） |
| B(P.C.D) | 104.8（4.13〞） | 133.4（5.25〞） | 104.8（4.13〞） | 133.4（5.25〞） |
| C | 82.6（3.25〞） | 106.4（4.19〞） | 82.6（3.25〞） | 106.4（4.19〞） |
| D 转接拉管 Draw tube thread | 最大/Max.M58 | 最大/Max.M65 | 最大/Max.M58 | 最大/Max.M65 |
| F | 60（2.36〞） | 60（2.36〞） | 80（3.15〞） | 80（3.15〞） |
| L | 122（4.80〞） | 122（4.80〞） | 145（5.71〞） | 145（5.71〞） |
| G | 24.547 | 26.641 | 24.547 | 26.641 |
| H | 31 | 35 | 31 | 35 |
| 安装螺丝 Screw | 3H-M10 | 3H-M12 | 6H-M10 | 6H-M12 |
| 工作筒夹 Collet | 5C筒夹 (Collet) | 5C筒夹 (Collet) | 16C筒夹 (Collet) | 16C筒夹(Collet) |
| 拉管允许推力 Max. Pull force | 1800kgf (3900lbf) | 1800kgf (3900lbf) | 2300kgf(5060lbf) | 2300kgf (5060lbf) |
| 最高转速 Max RPM | 6000 | 6000 | 5000 | 5000 |
| 产品净重 N.W | 5.0kgs (11.0lbs) | 7.5kgs (16.5lbs) | 5.5kgs (12.1lbs) | 10.0kgs (22.0lbs) |

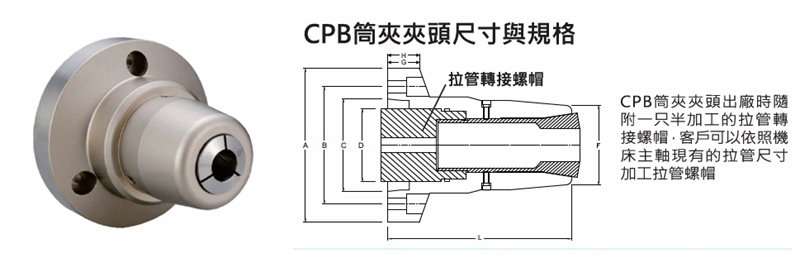

CPB筒夹夹头出厂时随附一只半加工的拉管转接螺帽，客户可以依照机床主轴现有的拉管尺寸加工拉管螺帽
保留技术更改的权利,恕不另行通知 Subject to technology changes without prior information
非标需求可定做 Non-standard requirements can be made
