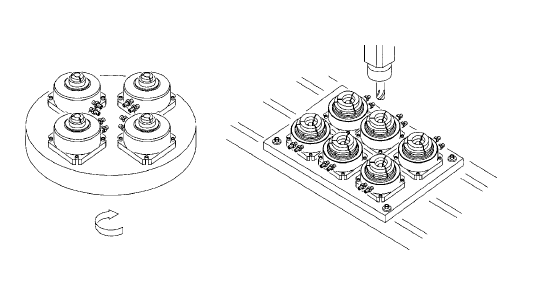

油气压固定型夹头具备精简的体积，让您的工作平台能同时容纳更多固定式夹头，以提升工作效率。产品的高品质符合您对稳定性、高精度、防水防尘的要求，降低维修及人工成本，适合安装于各式钻铣工作机台。Omatei streamline the design of chuck body, find a balance between size of chuck body and clamping force. A compact chuck body is trying to fit in more chuck in the deck of machine center. Pull Back style provide more concentricity than other stationary chuck.
钢制夹头本体
高精度，高刚性，产品寿命长
防尘，防屑，防切削液
夹头强制放料设计，不卡料
体积小，重量轻，工作速度快
Cost effective stationar y collet chuck.
Dead length design: no axial movement.
High accuracy. High rigidity. Long product life.
High resistant to cutting chips, fluid or dust.
Chuck force-opening design ensures no
workpieces jamming.

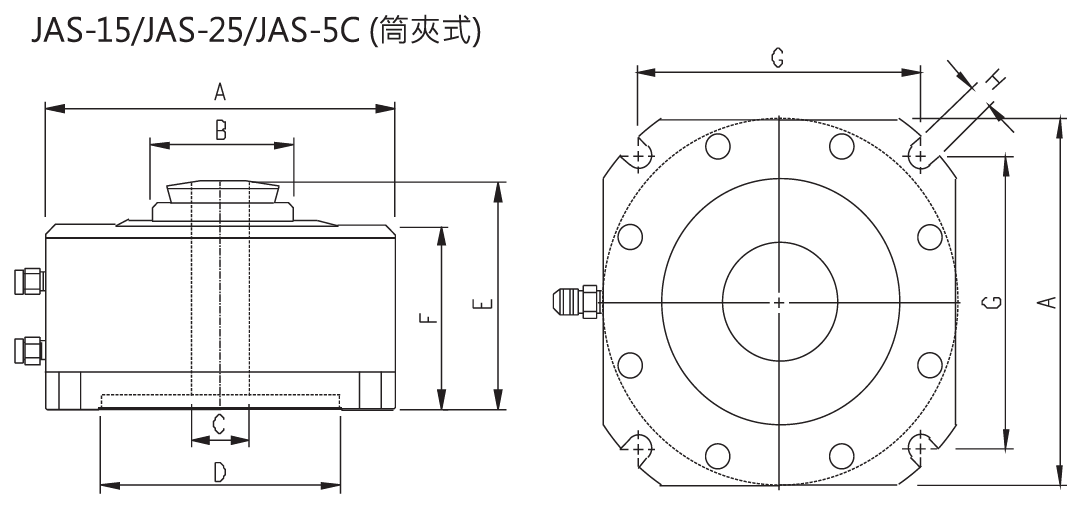

JAS/JHA产品尺寸及性能规格
| 型号/Model | JAS-15 | JAS-25 | JAS-5C | JAS-40 | JHS-40 | JHS-70 |
|---|---|---|---|---|---|---|
| A | 118（4.65〞） | 144（5.67〞） | 144（5.67〞） | 168（6.61〞） | 144（5.67〞） | 190（7.48〞） |
| B | 40（1.57〞） | 55（2.17〞） | 55（2.17〞） | 95（3.74〞） | 95（3.74〞） | 136（5.35〞） |
| C | 14（0.55〞） | 26（1.02〞） | 26（1.02〞） | 38（1.50〞） | 38（1.50〞） | 68（2.68〞） |
| D | 90（3.54〞） | 100（3.94〞） | 100（3.94〞） | 100（3.94〞） | 100（3.94〞） | 155（6.10〞） |
| E | 77（3.03〞） | 108（4.25〞） | 93（3.66〞） | 97（3.82〞） | 94（3.70〞） | 95（3.73〞） |
| F | 64（2.52〞） | 74（2.91〞） | 74（2.91〞） | 77（3.03〞） | 73（2.87〞） | 74（2.91〞） |
| G | 97（3.82〞） | 118（4.65〞） | 118（4.65〞） | 136.5（5.37〞） | 118（4.65〞） | 153.5（6.04〞） |
| H | 9（0.35〞） | 9（0.35〞） | 9（0.35〞） | 11（0.43〞） | 9（0.35〞） | 11（0.43〞） |
| 工作筒夹/副爪 Working collet/Jaw |
YB-15型筒夹 YB-15 Collet |
YB-25型筒夹 YB-25 Collet |
5C型筒夹 5C Collet |
C-40型副爪 C-40 Jaw |
C-40型副爪 C-40 Jaw |
C-70型副爪 C-70 Jaw |
|
气压/油压驱动 Power source |
气压/油压 Air/Hydraulic |
气压/油压 Air/Hydraulic |
气压/油压 Air/Hydraulic |
气压 Air | 油压 Hydraulic | 油压 Hydraulic |
|
工作压力 Working Pressure |
3-15kg/cm² (43-214psi) |
3-15kg/cm² (43-214psi) |
3-15kg/cm² (43-214psi) |
3-8kg/cm² (43-114psi) |
3-20kg/cm² (43-286psi) |
3-20kg/cm² (43-286psi) |
|
最大夹径 (通孔) Max clamping Dia.(Through hole) |
14mm（0.56〞） | 26mm（1.02〞） | 26mm（1.02〞） | 38mm（1.50〞） | 38mm（1.50〞） | 68mm（2.68〞） |
|
最大夹径(不通孔) Max clamping Dia.(Non thru) |
18mm（0.71〞） | 28mm（1.10〞） | 28mm（1.10〞） | 50mm（1.97〞） | 50mm（1.97〞） | 90mm（3.54〞） |
| 活塞面积 Piston Area | 79cm²(12.2in²) | 112cm²(17.4in²) | 112cm²(17.4in²) | 240cm²(37.2in²) | 86cm²(13.3in²) | 110cm²(17.1in²) |
|
夹持力 Clamping Force |
2850kgf@7kg/cm² (6260lbf@100psi) | 3890kgf@7kg/cm² (8550lbf@100psi) | 3890kgf@7kg/cm² (8550lbf@100psi) | 5090kgf@7kg/cm² (11210lbf@100psi) | 5250kgf@20kg/cm² (11550lbf@286psi) | 6780kgf@20kg/cm² (14920lbf@286psi) |
| 产品净重 N.W | 5.0kgs(11.0lbs) | 9.0kgs(19.8lbs) | 9.0kgs(19.8lbs) | 12.5kgs(18.7lbs) | 8.5kgs(18.7lbs) | 13.5kgs(29.7lbs) |
保留技术更改的权利,恕不另行通知 Subject to technology changes without prior information
非标需求可定做 Non-standard requirements can be made
