品牌/Brand：NTH
立式固定中空动力夹头，可应用于钻床，铣床或加工中心机使用，夹头有二爪及三爪两种。
此规格表为VH3-xx, 如需其他规格，请另行确认。
选择卡盘与底座不同连接方式及不同爪数的产品时，下单时需按如下方式注明：
一体形式：VB2-XX（二爪）、VB3-XX（三爪）、VB4-XX（四爪）。
分体形式：VB-2XX（二爪）、VB-3XX（三爪）、VB-4XX（四爪）。
It‵s a stationary chucks for
drilling, milling and other CNC machines.
This specification table just shows VH3-XX models’ data, please confirm with us when you need other models.
Please remark the model name with jaw number when order by the rules:
For integrated type chuck and base, please write the model name as following.
VB2-XX（2 jaw）、VB-XX（3 jaw）、VB4-XX（4 jaw）
For separable type chuck and base, please write the model name as following.
VB-2XX（2 jaw）、VB-3XX（3 jaw）、VB-4XX（4 jaw）
尺寸单位/Size unit: mm
|
规格
Spec 型号 Model |
活塞面积 Piston area cm2 押侧Extend |
活塞行程 Piston Stroke |
活塞面积 Piston area cm2 拉侧Retract |
爪行程直径 Jaw stroke mm |
最高使用压力 Max Pressure Mpa(Kgf/cm2) |
重量 Weight Kg |
|---|---|---|---|---|---|---|
| VB3-05 | 66 | 10 | 57.9 | 5.4 | 3.7（37） | 12 |
| VB3-06 | 98.9 | 12 | 88.5 | 5.5 | 3.6(36) | 20 |
| VB3-08 | 125.7 | 16 | 113.9 | 7.4 | 3.6(36) | 34 |
| VB3-10 | 196.2 | 19 | 182 | 8.8 | 3.4(34) | 56 |
| VB3-12 | 243 | 23 | 217 | 10.6 | 3.6(36) | 80 |
| VB3-15 | 377 | 23 | 345 | 10.6 | 3.6(36) | 150 |
| VB3-18 | 377 | 23 | 345 | 10.6 | 3.6(36) | - |
| VB3-21 |
|
|
|
|
|
|
| VB3-24 | - | 24 | - | 12.9 | 3.6(36) | - |
|

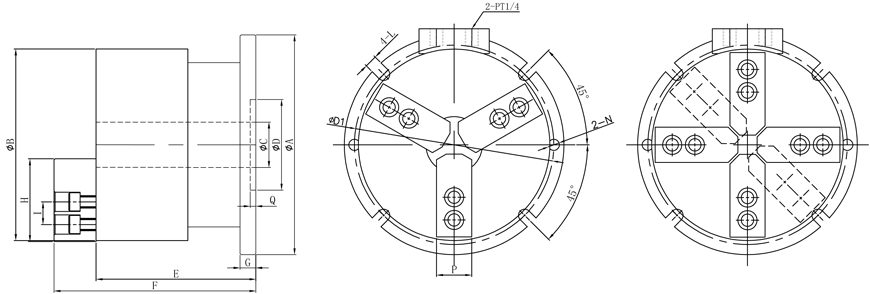

规格
Spec 型号 Model |
A | B | C | D H7 | D1 | E | F |
G |
H | I | Q | L | N H7 | P |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VB3-05 | 158 | 135 | 28 | 50 | 140 | 111 | 142 | 12 | 62 | 14 | 5 | 9 | 10 | 25 |
| VB3-06 | 178 | 169 | 40 | 60 | 160 | 138 | 175 | 14 | 73 | 20 | 5 | 11 | 10 | 31 |
| VB3-08 | 210 | 210 | 45 | 80 | 190 | 158 | 169 | 16 | 95 | 25 | 5 | 13 | 10 | 35 |
| VB3-10 | 250 | 254 | 70 | 90 | 230 | 186 | 229 | 18 | 100 | 30 | 6 | 13 | 12 | 40 |
| VB3-12 | 266 | 304 | 82 | 90 | 246 | 200 | 251 | 18 | 130 | 30 | 6 | 13 | 12 | 50 |
| VB3-15 | 400 | 381 | 120 | 130 | 326 | 236 | 302 | 25 | 165 | 43 | 12.5 | 22 | - | 62 |
| VB3-18 | 400 | 450 | 117.5 | 130 | 326 | 236 | 301 | 25 | 165 | 43 | 12.5 | 22 | - | 62 |
| VB3-21 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| VB3-24 | 620 | 610 | 205 | 250 | 550 | 281 | 256 | 30 | 180 | 60 | 12.5 | 22 | - | 64 |
